ISG型系列立式管道離心泵|立式離心泵

1、環境溫度<40℃，相對濕度<95%。

1、所輸送介質中固體顆粒體積含量不超過單位體積的0.1%，粒度<0.2mm.

2、如使用介質為帶有細小顆粒，請?jiān)谟嗀洉r(shí)說明，以便采用耐磨式機械密封。

說明書下載離心泵系列實物圖標牌合格證產品視頻

下一個[ISW型系列臥式離心泵|臥式清水泵]上一個：[SG型管道增壓泵]

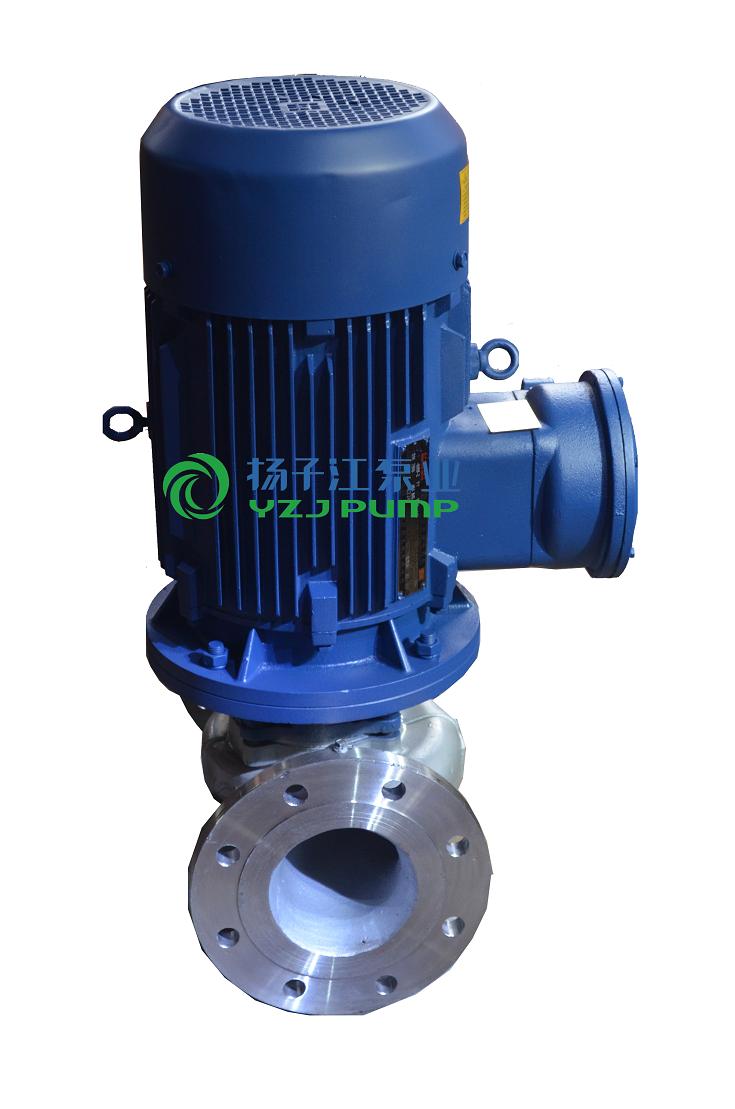

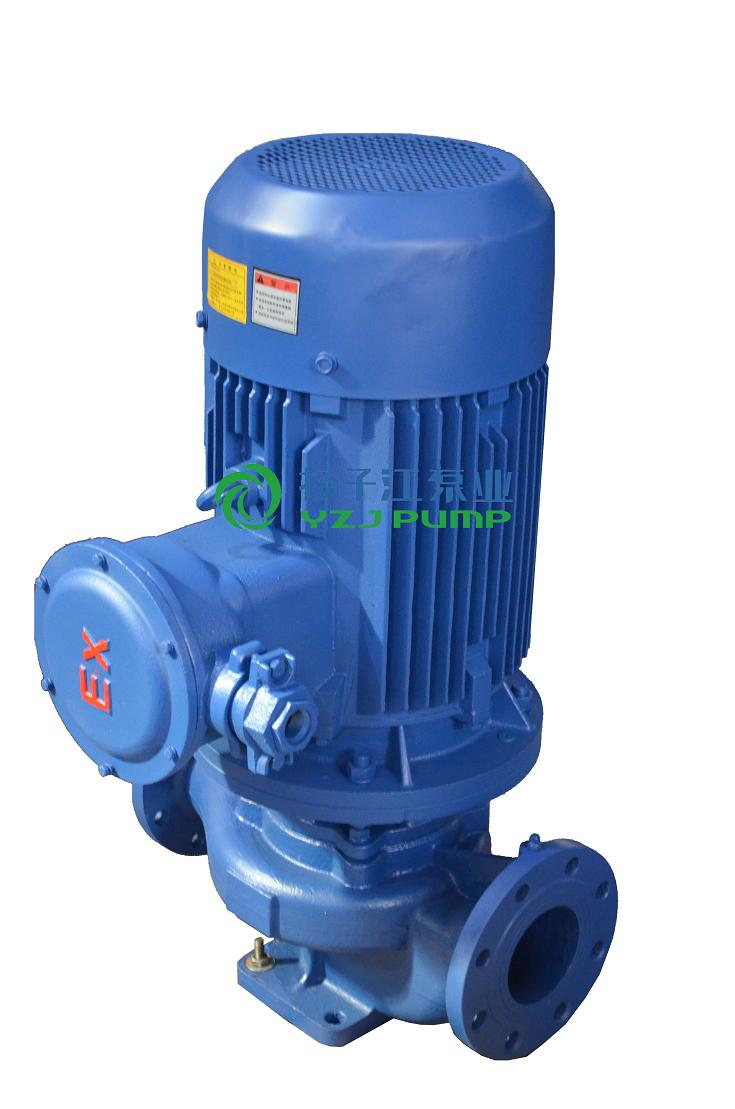

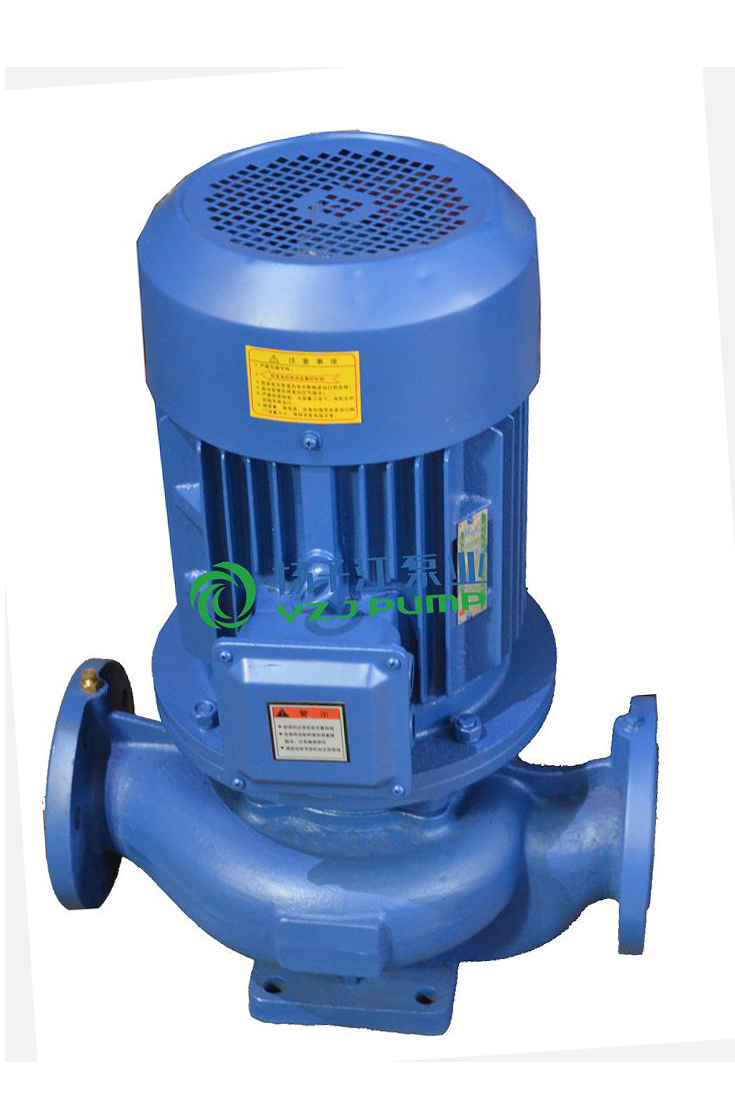

ISG型立式管道離心泵產品概述

ISG立式單級管道離心泵，是揚子江泵業科技人員聯合國內水泵專家選用國內優秀水力模型，采用IS型單級單吸離心泵之性能參數，在一般立式泵的基礎上進行巧妙組合設計而成，同時根據使用溫度、介質等不同在ISG型基礎上派生出適用熱水泵、高溫耐腐蝕化工泵、油泵。該系列產品具有高效節能、噪音低、性能可靠等優點，符合新國家機械部JB/T53058-93的標準要求，產品按國際ISO2858標準設計制造。

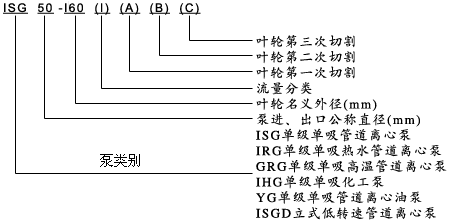

ISG型立式管道離心泵型號意義

ISG型立式管道離心泵產品特點

1、ISG泵為立式結構,進出口口徑相同,且們于同一中心線上,可象閥門一樣安裝于管路之中,外形緊湊美觀,占地面積小,建筑投入低,如加上防護罩則可置于戶外使用.

2、葉輪直接安在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平衡振動噪音很低。

3、軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地增長機械密封的使用壽命。

4、安裝檢修方便，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。

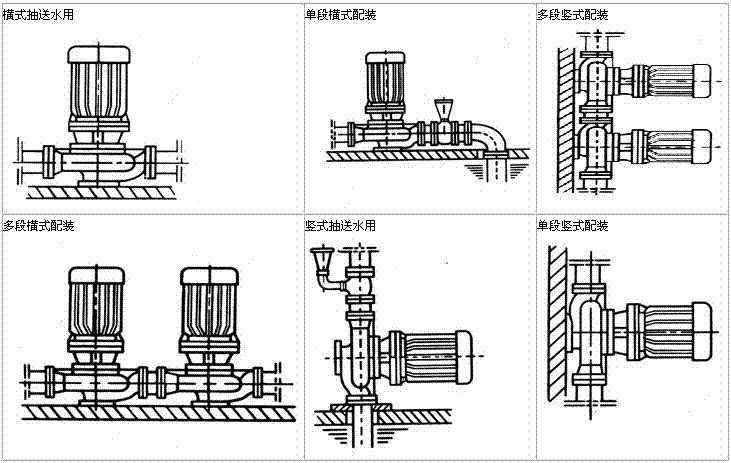

5、可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。

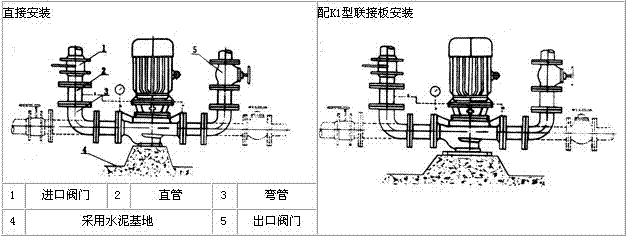

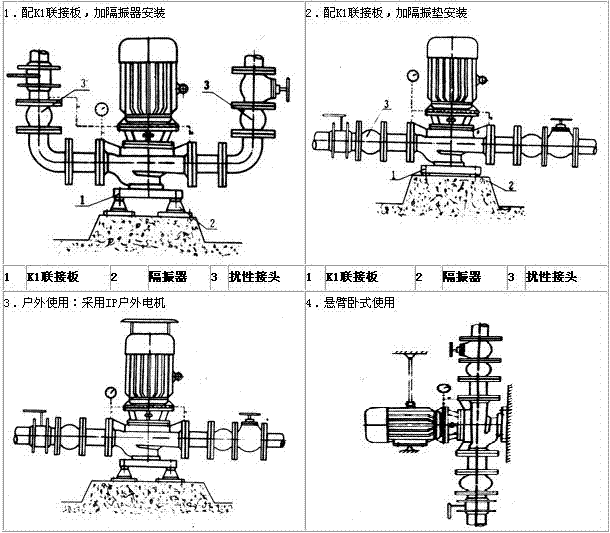

6、可根據管路布置的要求采用泵的豎式和橫式安裝。

ISG型立式管道離心泵主要用途

1. ISG立式管道離心泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度T＜80℃。

2. IRG型立式熱水泵適用于冶金、化工、紡織、木材加工、造紙以及飯店、浴室、賓館等鍋爐高溫?zé)崴鰤貉h(huán)輸送以及城市住房采暖循環用泵，使用溫度120℃以下。

3. GRG型立式高溫離心泵廣泛用于：能源、冶金、化工、紡織、造紙以及飯店、浴室、賓館等鍋爐高溫?zé)崴鰤貉h(huán)輸送以及城市住房采暖循環用泵，使用溫度240℃以下。

4. IHG型立式不銹鋼管道離心泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為-20℃ ~ 120℃。

5. YG型管道油泵，供輸送汽油、煤油、柴油等石油產品，被輸送介質溫度為-20℃ ~ + 120℃。

6. IHGB型立式不銹鋼防爆型化工離心泵，適用于輸送易燃性化工液體。

7. ISGD、IRGD、GRGD、IHGH、YGD、IHGBD型立式低速離心泵，適用于環境噪聲要求很低的場合及空調循環等。

ISG型立式管道離心泵使用條件

1、吸入壓力≤1.0Mpa，或泵系統高工作壓力≤1.6Mpa,即泵吸入口壓力+泵揚程≤1.6Mpa、泵靜壓試驗壓力為2.5Mpa,訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6Mpa時應在訂貨時另行提出。以便在制造時泵的過流部件和聯接部分采用鑄鋼材料。

2、環境溫度<40℃，相對濕度<95%。

3、所輸送介質中固體顆粒體積含量不超過單位體積的0.1%，粒度<0.2mm.

注：如使用介質為帶有細小顆粒，請?jiān)谟嗀洉r(shí)說明，以便采用耐磨式機械密封。

ISG型立式管道離心泵產品結構圖

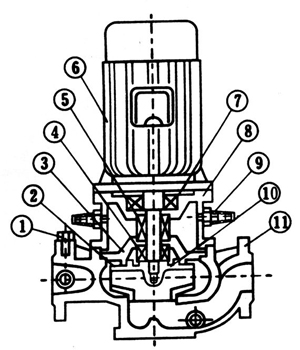

ISG立式管道泵結構圖	1	取壓塞	ISG型結構說明： 1.泵與電機同端蓋，軸向尺寸縮短，結構簡單。 2.泵體上設有取壓孔和放水孔。 3.泵體上設有排氣閥，工作前能拐車放泵內空氣。 4.泵體底部設有安裝底板和螺栓孔，保證整體機組安裝穩固。
	2	排氣閥
	3	葉輪
	4	機械密封
	5	擋水圈
	6	電機
	7	軸
	8	聯體座
	9	葉輪螺母
	10	泵體
	11	放水閥
IRG立式熱水管道泵結構圖	1	取壓塞	IRG型結構說明： 1.泵體與上部結構中間裝有隔熱蓋，適用于介質溫度T〈120度的場合。 2.泵與電機軸承組合裝置，保證軸運轉精度，提高了密封的可靠性。 3.可根據用戶要求隔熱蓋內安裝風冷裝置。
	2	排氣閥
	3	葉輪
	4	機械密封
	5	軸承
	6	電機
	7	聯體座
	8	擋水圈
	9	葉輪螺母
	10	泵體
	11	放水閥
GRG高溫型立式管道泵結構	1	排氣閥	GRG型結構說明： 1.泵體與上部結構中間采用外供水隔熱和冷卻，可以適用于溫度-45度~+240度的高溫場合。 2.泵與電機軸承組合裝置，保證軸運轉精度，提高了密封的可靠性。 3.采用組合式密封，下端為進口鈦合金密封環的中型高溫機械密封。
	2	葉輪
	3	泵蓋
	4	機械密封
	5	擋水圈
	6	電機
	7	軸承
	8	聯體座
	9	冷卻水管
	10	葉輪螺母
	11	泵體

ISG型立式管道離心泵性能參數

型號	口徑	流量		揚程	效率	轉速	電機功率	必需汽蝕余量
型號	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
15-80	15	1.1 1.5 2.0	0.3 0.42 0.55	8.5 8 7	26 34 34	2800	0.18	2.3
20-110	20	1.8 2.5 3.3	0.5 0.69 0.91	16 15 13.5	25 34 35	2800	0.37	2.3
20-160	20	1.8 2.5 3.3	0.5 0.69 0.91	33 32 30	19 25 23	2900	0.75	2.3
25-110	25	2.8 4 5.2	0.78 1.11 1.44	16 15 13.5	34 42 41	2900	0.55	2.3
25-125	25	2.8 4 5.2	0.78 1.11 1.44	20.6 20 18	28 36 35	2900	0.75	2.3
25-125A	25	2.5 3.6 4.6	0.69 1.0 1.28	17 16 14.4	35	2900	0.55	2.3
25-160	25	2.8 4 5.2	0.78 1.11 1.44	33 32 30	24 32 33	2900	1.5	2.3
25-160A	25	2.6 3.7 4.9	0.12 1.03 1.36	29 28 26	31	2900	1.1	2.3
型號	口徑	流量		揚程	效率	轉速	電機功率	必需汽蝕余量
型號	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
32-100(I)	32	4.4 6.3 8.3	1.22 1.75 2.32	13.2 12.5 11.3	48 54 53	2900	0.75	2.0
32-125	32	3.5 5 6.5	0.97 0.39 1.8	22 20 18	40 44 42	2900	0.75	2.3
32-125A	32	3.1 4.5 5.8	0.86 1.25 1.61	17.6 16 14.4	43	2900	0.55	2.3
32-160(I)	32	4.4 6.3 8.3	1.22 1.75 2.32	33.2 32 30.2	34 40 42	2900	2.2	2.0
32-200(I)	32	4.4 6.3 8.3	1.22 1.75 2.32	50.5 50 48	26 33 35	2900	4	2.0
32-200A	32	2.8 4 5.2	0.78 1.11 1.44	44.6 44 42.7	34 40 42	2900	2.2	2.0
型號	口徑	流量		揚程	效率	轉速	電機功率	必需汽蝕余量
型號	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
40-100	40	4.4 6.3 8.3	1.22 1.75 2.31	13.2 12.5 11.3	48 54 53	2900	0.55	2.3
40-100A	40	3.9 5.6 7.4	1.08 1.56 2.06	10.6 10 9	52	2900	0.37	2.3
40-125	40	4.4 6.3 8.3	1.22 1.75 2.31	21 20 18	41 46 43	2900	1.1	2.3
40-125A	40	3.9 5.6 7.4	1.08 1.56 2.06	17.6 16 14.4	40 45 41	2900	0.75	2.3
40-160	40	4.4 6.3 8.3	1.22 1.75 2.31	33 32 30	35 40 40	2900	2.2	2.3
40-160A	40	4.1 5.9 7.8	1.14 1.64 2.17	29 28 26.3	34 39 39	2900	1.5	2.3
40-160B	40	3.8 5.5 7.2	1.06 1.53 2.0	25.5 24 22.5	34 38 37	2900	1.1	2.3
40-200	40	4.4 6.3 8.3	1.22 1.75 2.31	51 50 48	26 33 32	2900	4	2.3
40-200A	40	4.1 5.9 7.8	1.14 1.64 2.17	45 44 42	26 31 30	2900	3	2.3
40-200B	40	3.7 5.3 7.0	1.03 1.47 1.94	38 36 34.5	29	2900	2.2	2.3
40-250	40	4.4 6.3 8.3	1.22 1.75 2.31	82 80 74	24 28 28	2900	7.5	2.3
40-250A	40	4.1 5.9 7.8	1.14 1.64 2.17	72 70 65	24 28 27	2900	5.5	2.3
40-250B	40	3.8 5.5 7.0	1.06 1.53 1.94	61.5 60 56	23 27 26	2900	4	2.3
型號	口徑	流量		揚程	效率	轉速	電機功率	必需汽蝕余量
型號	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
40-100(I)	40	8.8 12.5 16.3	2.44 3.47 4.53	13.2 12.5 11.3	55 62 60	2900	1.1	2.3
40-100(I)A	40	8 11 14.5	2.22 3.05 4.03	10.6 10 9	60	2900	0.75	2.3
40-125(I)	40	8.8 12.5 16.3	2.44 3.47 4.53	21.2 20 17.8	49 58 57	2900	1.5	2.3
40-125(I)A	40	8 11 14.5	2.22 3.05 4.03	17 16 14	57	2900	1.1	2.3
40-160(I)	40	8.8 12.5 16.3	2.44 3.47 4.53	33 32 30	45 52 51	2900	3	2.3
40-160(I)A	40	8.2 11.7 15.2	2.28 3.25 4.22	29 28 26	44 51 50	2900	2.2	2.3
40-160(I)B	40	7.3 10.4 13.5	2.38 2.89 3.75	23 22 20.5	50	2900	1.5	2.3
40-200(I)	40	8.8 12.5 16.3	2.44 3.47 4.53	51.2 50 48	38 46 46	2900	5.5	2.3
40-200(I)A	40	8.3 11.7 15.3	2.31 3.25 4.25	45.0 44 42	37 45 45	2900	4	2.3
40-200(I)B	40	7.5 10.6 13.8	2.08 2.94 3.83	37 36 34	44	2900	3	2.3
40-250(I)	40	8.8 12.5 16.3	2.44 3.47 4.53	81.2 80 77.5	31 38 40	2900	11	2.3
40-250(I)A	40	8.2 11.6 15.2	2.28 3.22 4.22	71.0 70 68	38	2900	7.5	2.3
40-250(I)B	40	7.6 10.8 14	2.11 3.0 3.89	61.4 60 58	37	2900	7.5	2.3
40-250(I)C	40	7.1 10.0 13.1	1.97 2.78 3.64	53.2 52 50.4	36	2900	5.5	2.3
型號	口徑	流量		揚程	效率	轉速	電機功率	必需汽蝕余量
型號	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
50-100	50	8.8 12.5 16.3	2.44 3.47 4.53	13.6 12.5 11.3	55 62 60	2900	1.1	2.3
50-100A	50	8 11 14.5	2.22 3.05 4.03	11 10 9	60	2900	0.75	2.3
50-125	50	8.8 12.5 16.3	2.44 3.47 4.53	21.5 20 17.8	49 58 57	2900	1.5	2.3
50-125A	50	8 11 14.5	2.22 3.05 4.03	17 16 14	57	2900	1.1	2.3
50-160	50	8.8 12.5 16.3	2.44 3.47 4.53	33 32 30	45 52 51	2900	3	2.3
50-160A	50	8.2 11.7 15.2	2.28 3.25 4.22	29 28 26	44 51 50	2900	2.2	2.3
50-160B	50	7.3 10.4 13.5	2.38 2.89 3.75	23 22 20.5	50	2900	1.5	2.3
50-200	50	8.8 12.5 16.3	2.44 3.47 4.53	52 50 48	38 46 46	2900	5.5	2.3
50-200A	50	8.3 11.7 15.3	2.31 3.25 4.25	45.8 44 42	37 45 45	2900	4	2.3
50-200B	50	7.5 10.6 13.8	2.08 2.94 3.83	37 36 34	44	2900	3	2.3
50-250	50	8.8 12.5 16.3	2.44 3.47 4.53	82 80 77.5	29 38 40	2900	11	2.3
50-250A	50	8.2 11.6 15.2	2.28 3.22 4.22	71.5 70 68	38	2900	7.5	2.3
50-250B	50	7.6 10.8 14	2.11 3.0 3.89	61.4 60 58	37	2900	7.5	2.3
50-250C	50	7.1 10.0 13.1	1.97 2.78 3.64	53.2 52 50.4	36	2900	5.5	2.3
型號	口徑	流量		揚程	效率	轉速	電機功率	必需汽蝕余量
型號	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
50-100(I)	50	17.5 25 32.5	4.86 6.94 9.03	13.7 12.5 10.5	67 69 69	2900	1.5	2.5
50-100(I)A	50	15.6 22.3 29	4.3 6.19 8.1	11 10 8.4	65 67 68	2900	1.1	2.5
50-125(I)	50	17.5 25 32.5	4.86 6.94 9.03	21.5 20 18	60 68 67	2900	3	2.5
50-125(I)A	50	15.6 22.3 29	4.33 6.19 8.1	17 16 13.6	58 66 65	2900	2.2	2.5
50-160(I)	50	17.5 25 32.5	4.68 6.94 9.03	34.4 32 27.5	54 63 60	2900	4	2.5
50-160(I)A	50	16.4 23.4 30.4	4.56 6.5 8.44	30 28 24	54 62 59	2900	4	2.5
50-160(I)B	50	15.0 21.6 28	4.17 6.0 7.78	26 24 20.6	58	2900	3	2.5
50-200(I)	50	17.5 25 32.5	4.86 6.94 9.03	52.7 50 45.5	49 58 59	2900	7.5	2.5
50-200(I)A	50	16.4 23.5 30.5	4.56 6.53 8.47	46.4 44 40	48 57 58	2900	7.5	2.5
50-200(I)B	50	15.2 21.8 28.3	4.22 6.06 7.86	40 38 34.5	55	2900	5.5	2.5
50-250(I)	50	17.5 25 32.5	4.86 6.94 9.03	82 80 76.5	39 50 52	2900	15	2.5
50-250(I)A	50	16.4 23.4 30.5	4.56 6.5 8.47	71.5 70 67	39 50 52	2900	11	2.5
50-250(I)B	50	15 21.6 28	4.17 6.0 7.78	61 60 57.4	38 49 54	2900	11	2.5
50-315(I)	50	17.5 25 32.5	4.86 6.94 9.03	128 125 122	30 40 44	2900	30	2.5
50-315(I)A	50	16.6 23.7 31	4.61 6.58 8.6	115 113 110	30 40 44	2900	22	2.5
50-315(I)B	50	15.7 22.5 29.2	4.36 6.25 8.0	103 101 98	39	2900	18.5	2.5
50-315(I)C	50	14.4 20.6 26.8	4.0 5.72 7.44	86 85 83	38	2900	15	2.5
型號	口徑	流量		揚程	效率	轉速	電機功率	必需汽蝕余量
型號	口徑	m3/h	L/S	m	%	r/min	KW	（NPSH）r
65-100	65	17.5 25 32.5	4.86 6.94 9.03	13.7 12.5 10.5	67 69 69	2900	1.5	2.5
65-100A	65	15.6 22.3 29	4.3 6.19 8.1	11 10 8.4	65 67 68	2900	1.1	2.5
65-125	65	17.5 25 32.5	4.86 6.94 9.03	21.5 20 18	60 68 67	2900	3	2.5
65-125A	65	15.6 22.3 29	4.33 6.19 8.1	17 16 14.4	58 66 65	2900	2.2	2.5
65-160	65	17.5 25 32.5	4.86 6.94 9.03	34.4 32 27.5	54 63 60	2900	4	2.5
65-160A	65	16.4 23.4 30.4	4.56 6.5 8.44	30 28 24	54 62 59	2900	4	2.5
65-160B	65	15.0 21.6 28	4.17 6.0 7.78	26 24 20.6	58	2900	3	2.5
65-200	65	17.5 25 32.5	4.86 6.94 9.03	52.7 50 45.5	49 58 59	2900	7.5	2.5
65-200A	65	16.4 23.5 30.5	4.56 6.53 8.47	46.4 44 40	48 57 58	2900	7.5	2.5
65-200B	65	15.2 21.8 28.3	4.22 6.06 7.86	40 38 34.5	55	2900	5.5	2.5
65-250	65	17.5 25 32.5	4.86 6.94 9.03	82 80 76.5	39 50 52	2900	15	2.5
65-250A	65	16.4 23.4 30.5	4.56 6.5 8.47	71.5 70 67	39 50 52	2900	11	2.5
65-250B	65	15 21.6 28	4.17 6.0 7.78	61 60 57.4	38 49 54	2900	11	2.5
65-315	65	17.5 25 32.5	4.86 6.94 9.03	127 125 122	32 40 44	2900	30	2.5
65-315A	65	16.6 23.7 31	4.61 6.58 8.6	115 113 110	32 40 44	2900	22	2.5
65-315B	65	15.7 22.5 29.2	4.36 6.25 8.0	103 101 98	39	2900	18.5	2.5
65-315C	65	14.4 20.6 26.8	4.0 5.72 7.44	86 85 83	38	2900	15	2.5
型號	口徑	流量		揚程	效率	轉速	電機功率	必需汽蝕余量
型號	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
65-100(I)	65	35 50 65	9.72 13.9 18.1	13.8 12.5 10	67 73 70	2900	3	3.0
65-100(I)A	65	31.3 44.7 58	8.7 12.4 16.1	11 10 8	66 72 69	2900	2.2	3.0
65-125(I)	65	35 50 65	9.72 13.9 18.1	22 20 17	67 72.5 70	2900	5.5	3.0
65-125(I)A	65	31.3 44.7 58	8.7 12.5 16.1	17.5 16 13.6	66 71 69	2900	4	3.0
65-160(I)	65	35 50 65	9.72 13.9 18.1	35 32 28	63 71 70	2900	7.5	3.0
65-160(I)A	65	32.7 46.7 61	9.1 13.0 16.9	30.6 28 24	62 70 69	2900	7.5	3.0
65-160(I)B	65	30.3 43.3 56.3	8.4 12.0 15.6	26 24 21	69	2900	5.5	3.0
65-200(I)	65	35 50 65	9.72 13.9 18.1	53.5 50 46	55 67 68	2900	15	3.0
65-200(I)A	65	32.8 47 61	9.1 13.1 16.9	47 44 40	54 66 67	2900	11	3.0
65-200(I)B	65	30.5 43.5 56.6	8.5 12.1 15.7	40.6 38 33.4	65	2900	7.5	3.0
65-250(I)	65	35 50 65	9.72 13.9 18.1	83 80 72	52 59 60	2900	22	3.0
65-250(I)A	65	32.5 46.7 61	9.0 13.0 16.9	73 70 63	52 59 60	2900	18.5	3.0
65-250(I)B	65	30 43.3 56	8.3 12.0 15.6	62 60 54	58	2900	15	3.0
65-315(I)	65	35 50 65	9.72 13.9 18.1	128 125 121	44 54 57	2900	37	3.0
65-315(I)A	65	32.5 46.5 60.5	9.0 12.9 16.8	112.6 110 106.4	43 54 57	2900	30	3.0
65-315(I)B	65	31 44.5 58	8.6 12.4 16.1	102.5 100 98	53	2900	30	3.0
65-315(I)C	65	29 41 53.6	8.1 11.4 14.9	87 85 83	51	2900	22	3.0
型號	口徑	流量		揚程	效率	轉速	電機功率	必需汽蝕余量
型號	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
80-100	80	35 50 65	9.72 13.9 18.1	13.8 12.5 10	67 73 70	2900	3	3.0
80-100A	80	31.3 44.7 58	8.7 12.5 16.1	11 10 8	66 72 69	2900	2.2	3.0
80-125	80	35 50 65	9.72 13.9 18.1	22 20 17	67 72.5 70	2900	5.5	3.0
80-125A	80	31.3 45 58	8.7 12.5 16.1	17.5 16 13.6	66 71 69	2900	4	3.0
80-160	80	35 50 65	9.72 13.9 18.1	35 32 28	63 71 70	2900	7.5	3.0
80-160A	80	32.7 46.7 61	9.1 13.0 16.9	30.6 28 24	62 70 69	2900	7.5	3.0
80-160B	80	30.3 43.3 56.3	8.4 12.0 15.6	26 24 21	69	2900	5.5	3.0
80-200	80	35 50 65	9.72 13.9 18.1	53.5 50 46	55 67 68	2900	15	3.0
80-200A	80	32.8 47 61	9.1 13.1 16.9	47 44 40	54 66 67	2900	11	3.0
80-200B	80	30.5 43.5 56.6	8.5 12.1 15.7	40.6 38 33.4	65	2900	7.5	3.0
80-250	80	35 50 65	9.72 13.9 18.1	83 80 72	52 59 60	2900	22	3.0
80-250A	80	32.5 46.7 61	9.0 13.0 16.9	73 70 63	52 59 60	2900	18.5	3.0
80-250B	80	30 43.3 56	8.3 12.0 15.6	62 60 54	58	2900	15	3.0
80-315	80	35 50 65	9.72 13.9 18.1	128 125 122	43 54 57	2900	37	3.0
80-315A	80	32.5 46.5 60.5	9.0 12.9 16.8	112.6 110 107.4	43 54 57	2900	30	3.0
80-315B	80	31 44.5 58	8.6 12.4 16.1	102.5 100 98	53	2900	30	3.0
80-315C	80	29 41 53.6	8.1 11.4 14.9	98 85 83	51	2900	22	3.0
80-350	80	35 50 65	9.72 13.9 18.1	146 150 142	55 66 67	2900	55	3.0
80-350A	80	31 44.5 58	8.6 12.4 16.1	138.4 142 134.8	65	2900	45	3.0
80-350B	80	29 41 53.6	8.1 11.4 14.9	131.4 135 127.8	63	2900	37	3.0
型號	口徑	流量		揚程	效率	轉速	電機功率	必需汽蝕余量
型號	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
80-100(I)	80	70 100 130	19.4 27.8 36.1	13.6 12.5 11	66 76 75	2900	5.5	4.5
80-100(I)A	80	62.6 89 116	17.4 24.7 32.2	11 10 8.8	64 74 74	2900	4	4.5
80-125(I)	80	70 100 130	19.4 27.8 36.1	23.5 20 14	70 76 65	2900	11	4.5
80-125(I)A	80	62.6 89 116	17.4 24.7 32.2	19 16 11	68 74 65	2900	7.5	4.5
80-160(I)	80	70 100 130	19.4 27.8 36.1	36.5 32 24	70 76 65	2900	15	4.5
80-160(I)A	80	65.4 93.5 121.6	18.2 26.0 33.8	32 28 21	68 74 67	2900	11	4.5
80-160(I)B	80	60.6 86.6 112.5	16.8 24.1 31.3	72 24 18	72	2900	11	4.5
80-200(I)	80	70 100 130	19.4 27.8 36.1	54 50 42	65 74 73	2900	22	4.0
80-200(I)A	80	65.4 93.5 121.6	18.2 26.0 33.8	47.5 44 37	64 73 72	2900	18.5	4.0
80-200(I)B	80	61 87 113	16.9 24.2 31.4	41 38 32	71	2900	15	4.0
80-250(I)	80	70 100 130	19.4 27.8 36.1	87 80 68	62 69 68	2900	37	4.0
80-250(I)A	80	65.4 93.5 121.6	18.2 26.0 33.8	76 70 59.5	61 68 67	2900	30	4.0
80-250(I)B	80	61 87 113	16.9 24.2 31.4	65 60 51	66	2900	30	4.0
80-315(I)	80	70 100 130	19.4 27.8 36.1	132 125 114	55 66 67	2900	75	4.0
80-315(I)A	80	66.5 95 123.6	18.5 26.4 34.3	119 113 103	55 66 67	2900	55	4.0
80-315(I)B	80	63 90 117	17.5 25 32.5	106.6 101 92	65	2900	45	4.0
80-315(I)C	80	58 82 107	16.1 22.8 29.7	90 85 76	63	2900	37	4.0
型號	口徑	流量		揚程	效率	轉速	電機功率	必需汽蝕余量
型號	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
100-100	100	70 100 130	19.4 27.8 36.1	13.6 12.5 11	66 76 75	2900	5.5	4.5
100-100A	100	62.6 89 116	17.4 47 32.2	11 10 8.8	64 74 74	2900	4	4.5
100-125	100	70 100 130	19.4 27.8 36.1	23.5 20 14	70 76 65	2900	11	4.5
100-125A	100	62.6 89 116	17.4 24.7 32.2	19 16 11	68 74 63	2900	7.5	4.5
100-160	100	70 100 130	19.4 27.8 36.1	36.5 32 24	70 76 65	2900	15	4.5
100-160A	100	65.4 93.5 121.6	18.2 26.0 33.8	32 28 21	68 74 67	2900	11	4.5
100-160B	100	60.6 86.6 112.5	16.8 24.1 31.3	27 24 18	72	2900	11	4.5
100-200	100	70 100 130	19.4 27.8 36.1	54 50 42	65 74 73	2900	22	4.0
100-200A	100	65.4 93.5 121.6	18.2 26.0 33.8	47.5 44 37	64 73 72	2900	18.5	4.0
100-200B	100	61 87 113	16.9 24.2 31.4	41 38 32	71	2900	15	4.0
100-250	100	70 100 130	19.4 27.8 36.1	37 80 68	62 69 68	2900	37	4.0
100-250A	100	65.4 93.5 121.6	18.2 26.0 33.8	76 70 59.5	61 68 67	2900	30	4.0
100-250B	100	61 87 113	16.9 24.2 31.4	65 60 51	66	2900	30	4.0
100-315	100	70 100 130	19.4 27.8 36.1	132 125 114	55 66 67	2900	75	4.0
100-315A	100	66.5 95 123.6	18.5 26.4 34.3	119 113 103	65 66 67	2900	55	4.0
100-315B	100	63 90 117	17.5 25 32.5	106.6 101 92	65	2900	45	4.0
100-315C	100	58 82 107	16.1 22.8 29.7	90 85 76	63	2900	37	4.0
型號	口徑	流量		揚程	效率	轉速	電機功率	必需汽蝕余量
型號	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
100-100(I)	100	96 160 192	26.7 44.4 53.3	14 12.5 10	64 73 70	2900	11	4.5
100-125(I)	100	96 160 192	26.7 44.4 53.3	24 20 14	62 74 69	2900	15	4.5
100-125(I)A	100	84 140 168	23.3 39 46.7	20 17 12	64 72 68	2900	11	4.5
100-160(I)	100	96 160 192	26.7 44.4 53.3	36 32 27	69 79 75	2900	22	5.6
100-160(I)A	100	84 140 168	23.3 39 46.7	32 28 23.5	66 76 72	2900	18.5	5.0
100-200(I)	100	96 160 192	26.7 44.4 53.3	53 50 45	69 79 78	2900	37	5.2
100-200(I)A	100	84 140 168	23.3 39 46.7	48 45 40	64 74 73	2900	30	4.5
100-200(I)B	100	60 100 120	16.7 27.8 33.3	43 40 36	72	2900	22	4.5
100-250(I)	100	96 160 192	26.7 44.4 53.3	83 80 72	65 77 74	2900	55	4.8
100-250(I)A	100	84 140 168	23.3 39 46.7	75 72 65	60 72 69	2900	45	4.5
100-250(I)B	100	60 100 120	16.7 27.8 33.3	68 65 58	70	2900	37	4.5
100-350	100	60 100 120	16.7 27.8 33.3	153.6 150 142	72 57 74	2900	90	4.0
100-350A	100	61 87 113	16.9 24.2 31.4	145.6 142 134	75	2900	75	4.0
100-350B	100	58 82 107	16.1 22.8 29.7	138.6 135 127	75	2900	55	4.0
型號	口徑	流量		揚程	效率	轉速	電機功率	必需汽蝕余量
型號	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
125-100	125	96 160 192	26.7 44.4 53.3	13 12.5 12	82	2900	11	4.0
125-100A	125	86 143 172	23.9 39.7 47.8	10.4 10 9.6	77	2900	7.5	4.0
125-125	125	96 160 192	26.7 44.4 53.3	22.6 20 17	80	2900	15	4.0
125-125A	125	86 143 172	23.9 39.7 47.8	18 16 13.6	77	2900	11	4.0
125-160	125	96 160 192	26.7 44.4 53.3	36 32 28	78	2900	22	4.0
125-160A	125	90 150 180	25 41.7 50	31.5 28 24.5	76	2900	18.5	4.0
125-160B	125	83 138 166	21.7 38.3 46.1	27 24 21	73	2900	15	4.0
125-200	125	96 160 192	26.7 44.4 53.3	55 50 46	77	2900	37	5.5
125-200A	125	90 150 180	25 41.7 50	48.4 44 40.5	76	2900	30	5.5
125-200B	125	83 138 166	21.7 38.3 46.1	41.3 37.5 34.5	75	2900	22	5.5
125-250	125	96 160 192	26.7 44.4 53.3	87 80 73	75	2900	55	5.0
125-250A	125	90 150 180	25 41.7 50	76 70 84	74	2900	45	5.5
125-250B	125	83 138 166	21.7 38.3 46.1	65 60 55	73	2900	37	5.5
125-315	125	96 160 192	26.7 44.7 53.3	133 125 119	70	2900	90	5.0
125-315A	125	90 150 180	25 41.7 50	117 110 104.6	70	2900	75	5.0
125-315B	125	86 143 172	23.9 39.7 47.8	106.4 100 95.2	69	2900	75	5.0
125-315C	125	80.5 134 161	22.4 37.2 44.7	96 88 86	67	2900	55	5.0
型號	口徑	流量		揚程	效率	轉速	電機功率	必需汽蝕余量
型號	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
150-125	150	96 160 192	26.7 44.4 53.3	22.6 24 17	66 76 76	2900	11	4.0
150-125A	150	90 150 180	25 41.7 50	18 16 13.6	77	2900	7.5	4.0
150-160	150	96 160 192	26.7 44.4 53.3	36 32 27	75	2900	22	4.0
150-160A	150	90 150 180	25 41.7 50	32 28 23.5	76	2900	18.5	4.0
150-160B	150	84 140 168	23.3 39 46.7	27 24 21	73	2900	15	4.0
150-200	150	140 200 260	38.9 55.6 72.2	13.8 12.5 10.6	68 78 78	1450	15	3.0
150-200A	150	125 176 232.5	34.7 49.7 64.6	11 10 8.5	66 76 76	1450	11	3.0
150-200B	150	84 140 168	23.3 39 46.7	41 38 34	75	2900	22	4.0
150-250	150	140 200 260	38.9 55.6 72.2	21.8 20 17	73 79 77	1450	18.5	3.0
150-250A	150	129 184.4 240	35.8 51.2 66.7	18.5 17 14.4	72 78 76	1450	15	3.0
150-250B	150	117 167 217.5	32.5 46.4 60.4	15.2 14 12	76	1450	11	3.0
150-315	150	140 200 260	38.9 55.6 72.2	33.8 32 28	70 78 73	1450	30	2.5
150-315A	150	131 187 243	36.4 51.9 67.5	29.5 28 24.5	69 77 77	1450	22	3.5
150-315B	150	121 173 225	33.5 48.1 62.5	25 24 21	76	1450	18.5	3.5
150-350	150	96 160 192	26.7 44.4 53.3	153.6 150 142.8	80	2900	110	5.5
150-350A	150	90 150 180	25 41.7 50	145.6 142 134.8	70	2900	90	5.2
150-350B	150	84 140 168	23.3 39 46.7	138.6 135 127.8	65 76 74	2900	75	5.5
150-400	150	140 200 260	38.9 55.6 72.2	53 50 44	68 75 71	1450	45	3.5
150-400A	150	131 187 243	36.4 51.9 67.5	46.6 44 38.3	67 74 70	1450	37	3.5
150-400B	150	122 174 226.5	33.9 48.3 62.9	40 38 33	73	1450	30	3.5
150-400C	150	112 160 208	31.1 44.4 57.8	34 32 28	71	1450	22	3.5
型號	口徑	流量		揚程	效率	轉速	電機功率	必需汽蝕余量
型號	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
150-250(I)	150	120 200 240	33.3 55.6 66.7	87 80 72	65 76 74	2900	75	4.5
150-250(I)A	150	112 187 224	31.1 51.9 62.2	76 70 63	64 75 73	2900	55	4.5
150-250(I)B	150	104 173 208	28.9 48.1 57.8	65 60 54	63 74 72	2900	45	4.5
150-315(I)	150	120 200 240	33.3 55.6 66.7	133 125 120	58 73 75	2900	110	4.5
150-315(I)A	150	112 187 224	31.1 51.9 62.2	116 110 105	57 72 74	2900	90	4.5
150-315(I)B	150	104 173 208	28.9 48.1 57.8	100 95 91	55 70 72	2900	75	4.5
型號	口徑	流量		揚程	效率	轉速	電機功率	必需汽蝕余量
型號	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
200-200	200	140 200 260	38.9 55.6 72.2	13.8 12.5 10.6	68 78 78	1450	15	3.0
200-200A	200	125 179 232.5	34.7 49.7 64.6	11 10 8.5	66 76 76	1450	11	3.0
200-250	200	140 200 260	21.8 20 17	21.8 20 17	73 79 77	1450	18.5	3.0
200-250A	200	129 184.4 240	18.5 17 14.4	18.5 17 14.4	72 78 76	1450	15	3.0
200-250B	200	117 167 217.5	15.2 14 12	15.2 14 12	76	1450	11	3.0
200-315	200	140 200 260	33.8 32 28	33.8 32 28	70 78 78	1450	30	3.5
200-315A	200	131 189 243	29.5 28 24.5	29.5 28 24.5	69 77 77	1450	22	3.5
200-315B	200	121 173 225	25 24 21	25 24 21	76	1450	18.5	3.5
200-400	200	140 200 260	53 50 44	53 50 44	68 75 71	1450	45	3.5
200-400A	200	131 187 243	46.6 44 38.3	46.6 44 38.3	67 74 70	1450	37	3.5
200-400B	200	122 174 226.5	40 38 33	40 38 33	73	1450	30	3.5
200-400C	200	112 160 208	34 32 28	34 32 28	71	1450	22	3.5
型號	口徑	流量		揚程	效率	轉速	電機功率	必需汽蝕余量
型號	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
200-200(I)	200	280 400 520	77.8 111.1 144	13.4 12.5 10.5	70 80 79	1450	22	4.0
200-200(I)A	200	250 358 465	69.4 90.4 129.2	10.7 10 8.5	68 73 77	1450	18.5	4.0
200-250(I)	200	280 400 520	77.8 111.1 144	22.2 20 14	75 80 72	1450	30	4.0
200-250(I)A	200	250 358 465	69.4 99.4 129.2	18 16 11.2	73 78 70	1450	22	4.0
200-250(I)B	200	226 322 419	62.8 89.4 116.4	14.4 13 7.3	70 75 67	1450	18.5	4.0
200-315(I)	200	280 400 520	77.8 111.4 144	36 32 26	73 80 75	1450	55	4.0
200-315(I)A	200	262 374 486	72.8 103.9 135	31.5 28 23	72 79 74	1450	45	4.0
200-315(I)B	200	242 346 450	67.3 96.1 125	27 24 19.5	78	1450	37	4.0
200-400(I)	200	280 400 520	77.8 111.4 144	54.5 50 39	75 81 77	1450	75	4.0
200-400(I)A	200	262 374 486	72.8 103.9 135	48 44 34	80	1450	75	4.0
200-400(I)B	200	242 346 450	67.2 96.1 125	41.4 38 29.6	78	1450	55	5.0
200-400(I)C	200	224 320 416	62.2 88.9 115.6	34.9 32 25	76	1450	45	5.0
型號	口徑	流量		揚程	效率	轉速	電機功率	必需汽蝕余量
型號	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
250-250	250	350 550 650	97.2 152.8 180.5	22 20 16	78 82 81	1450	45	5.0
250-250A	250	300 500 600	83.3 139 166.7	18.3 17 14	76 80 80	1450	37	5.0
250-235	250	300 500 600	83.3 139 166.7	14 12.5 11	73 78 70	1480	22	4.5
250-300	250	300 500 600	83.3 139 166.7	22 20 16	78	1480	37	4.5
250-315	250	350 550 650	97.2 152.8 180.5	34 32 28	76 80 79	1450	75	5.5
250-315A	250	300 500 600	83.3 139 166.7	29.5 28 24	74 78 77	1450	55	5.5
250-315B	250	260 450 520	72.2 125 144.4	25 24 20	70 74 72	1450	45	5.5
250-400	250	300 500 600	83.3 139 166.7	54.5 50 39	72	1480	90	4.5
型號	口徑	流量		揚程	效率	轉速	電機功率	必需汽蝕余量
型號	mm	m3/h	L/S	m	%	r/min	KW	（NPSH）r
300-235	300	480 720 900	133.3 200 250	20 18 15.5	77 81 74	970	55	5.0
300-235A	300	438 607 821	121.7 182.5 228.1	16.5 15 13	75 79 72	970	45	5.0
300-235B	300	400 600 750	111.1 167.0 208.3	14 12.5 11	73 77 70	970	37	5.0
300-300	300	480 720 900	133.3 200 250	31 28 25	77 81 77	970	75	5.0
300-300A	300	444 666 833	123.3 185 231.4	26.5 24 21.5	76 80 76	970	75	5.0
300-300B	300	415 623 779	115.3 173.1 261.4	23 21 18.5	79	970	55	5.0
300-380	300	480 720 900	133.3 200 250	48 44 34	84	970	132	5.0
300-380A	300	444 666 833	123.3 185 231.4	41.4 38 30	80	970	110	5.0
300-380B	300	409 614 767	113.6 170.6 213.1	35 32 25	78	970	90	5.0
300-235(I)	300	718 1080 1345	199.4 300 373.6	44.6 40 34.6	82	1450	160	5.5
300-235(I)A	300	642 965 1203	178.3 268.1 334.2	35.7 32 27.7	80	1450	132	5.5

ISG型立式管道離心泵管道連接方式

ISG型立式管道離心泵安裝方式

一、剛性連接：

二、柔性連接

ISG型立式管道離心泵故障原因及排除方法

故障現象	可能產生的原因	排除方法
1、水泵不出水	a、進出口閥門未打開，進出管路阻塞，流道葉輪阻塞。 b、電機運行方向不對，電機缺相轉速很慢。 c、吸入管漏氣。 d、泵沒灌滿液體，泵腔內有空氣。 e、進口供水不足，吸程過高，底閥漏水。 f、管路阻力過大，泵選型不當。	a、檢查，去除阻塞物 b、調整電機方向，堅固電機接線 c、擰緊各密封面，排除空氣 d、打開泵上蓋或打開排氣閥排盡空氣 e、停機檢查、調整（并網自來水管和帶吸程使用易出現此現象 f、減少管路彎道，重新選泵。
2、水泵流量不足	a、先按1.原因檢查。 b、管道、泵流產葉輪部分阻塞、水垢沉積、閥門開度不足 c、電壓偏低 d、葉輪磨損	a、先按1.排除 b、去除阻塞物重新調整閥門開度。 c、穩壓。 d、更換葉輪。
3、功率過大	a、超過額定流量使用。 b、吸程過高。 c、泵軸承磨損。	a、調節流量關小出口閥門。 b、降低 c、更換葉輪
4、雜音振動	a、管路支撐不穩。 b、液體混有氣體。 c、產生汽蝕。 d、軸承損壞。 e、電機超載發熱運行。	a、穩固管路 b、提高吸入壓力、排氣 c、降低真空度 d、更換軸承 e、搞整按5。
5、電機發熱	a、流量過大、超載運行。 b、碰擦。 c、電機軸承損壞。 d、電壓不足。	a、關小出口閥。 b、檢查排除。 c、更換軸承。 d、穩壓。
6、水泵漏水	a、機械密封磨損。 b、泵體有砂孔或破裂。 c、密封面不平整。 d、安裝螺栓松懈。	a、更換。 b、焊補或更換。 c、修整。 d、堅固。
